EU 표준 단일 코어 비외피 케이블은 현대 전기 시스템에 어떻게 사용됩니까?

제어 캐비닛, 배전반, 기계 및 건물 시스템 내부의 전기 배선에는 안정적인 전기 절연 및 전도성을 유지하면서 제한된 공간을 통해 효율적으로 배선할 수 있는 케이블이 필요한 경우가 많습니다. 추가 외피가 있는 케이블과 달리 단일 코어 비외피 케이블은 보다 컴팩트한 구조로 설계되어 많은 고정 배선 및 내부 연결 애플리케이션에 적합합니다.

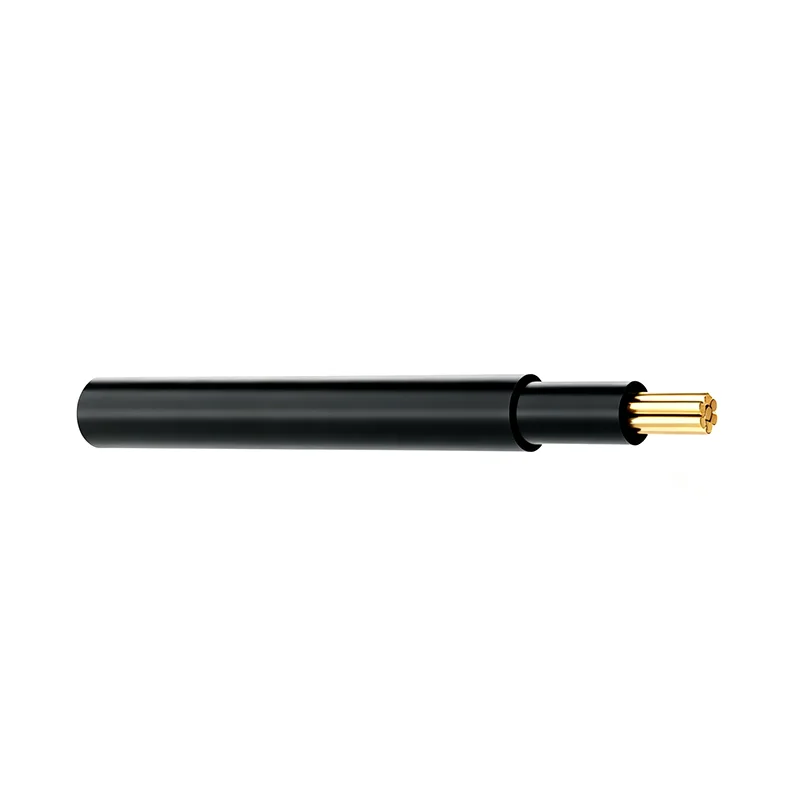

그만큼EU 표준 단일 코어 비외피 케이블에 의해 공급됨린성유럽 ​​표준 저전압 ​​전기 애플리케이션용으로 설계되었습니다. 제품군은 무산소 구리 도체를 사용하고 단선 및 연선 도체 구성을 지원하며 PVC 또는 맞춤형 절연 재료와 함께 사용할 수 있습니다. 현재 제품 사양은 450/750V 정격 전압 범위와 1.5mm² ~ 25mm²의 도체 단면적을 포괄합니다.

단일 코어 케이블이 내부 배선에 유용한 이유는 무엇입니까?

제한된 공간에서의 효율적인 라우팅

전기 캐비닛 및 자동화 장비에는 수많은 구성요소, 단자, 스위치, 계전기 및 제어 장치가 포함되어 있습니다. 배선은 좁은 채널을 통과해야 하는 경우가 많으며 구성 요소 간의 특정 경로를 따라야 합니다.

단일 코어 구조로 인해 개별 전선을 더 쉽게 배선하고 정리할 수 있습니다. 설치자는 개별 연결이 필요한 대형 멀티 코어 케이블을 처리하는 대신 캐비닛 레이아웃에 따라 다양한 도체를 배열할 수 있습니다.

보다 명확한 전기 연결

개별 도체를 별도로 식별하고 라우팅할 수 있으므로 배전반 및 제어 캐비닛 내부의 연결 작업이 단순화됩니다. 적절한 라벨링과 체계적인 라우팅을 통해 향후 검사 및 유지 관리를 더욱 효율적으로 수행할 수도 있습니다.

유연한 구성

다른 회로에는 다른 도체 크기가 필요할 수 있습니다. 여러 단면을 포괄하는 단일 코어 케이블 제품군을 통해 시스템 설계자는 전류 요구 사항, 설치 조건 및 적용 가능한 전기 규정에 따라 도체 크기를 선택할 수 있습니다.

이 케이블은 일반적으로 어디에 적용됩니까?

전기 제어 캐비닛

제어 캐비닛에는 다수의 내부 전기 연결부가 포함되어 있습니다. 전원 회로, 제어 회로, 신호 인터페이스 및 구성 요소 연결에는 다양한 도체 크기와 라우팅 경로가 필요할 수 있습니다.

그만큼EU 표준 단일 코어 비외피 케이블해당 설치 방법에서 이 유형의 케이블을 허용하는 경우 내부 캐비닛 배선에 사용할 수 있습니다. 유연한 라우팅 특성은 설치자가 제한된 캐비닛 공간 내에서 체계적인 배선 경로를 만드는 데 도움이 될 수 있습니다.

배전반

배전반에는 들어오는 전원, 회로 보호 장치, 단자대 및 나가는 회로 간의 안정적인 연결이 필요합니다. 선택한 케이블 유형과 설치 방법이 전기 시스템의 요구 사항을 충족하는 경우 단일 코어 도체를 내부 연결에 사용할 수 있습니다.

산업 자동화 장비

산업용 기계에는 일반적으로 모터, 센서, 제어 부품, 계전기, PLC 시스템, 접촉기 및 기타 전기 장치가 포함됩니다. 배선 배열은 안정적인 전기 연결을 유지하면서 이러한 구성 요소의 물리적 레이아웃을 수용해야 합니다.

린성 케이블은 케이블 사양이 작동 조건에 적합한 자동화 장비 및 생산 기계의 내부 전기 연결에 적용될 수 있습니다.

전기 시스템 구축

유럽 ​​표준 단일 코어 케이블은 조명 회로, 배전 연결 및 고정 내부 배선을 포함하여 적합한 주거용 및 상업용 전기 설비에도 사용됩니다.

실제 적용은 항상 해당 국가 설치 규정, 케이블 유형, 도체 크기, 전압 정격, 설치 환경 및 필요한 보호 방법에 따라 결정되어야 합니다.

구매자는 어떤 전기 매개변수를 확인해야 합니까?

위 사양은 제품별 매개변수로 취급되어야 합니다. 특정 설치의 경우 구매자는 주문하기 전에 해당 케이블 유형, 도체 구조, 절연재, 온도 등급 및 규제 요구 사항을 확인해야 합니다.

도체 크기가 케이블 선택에 어떤 영향을 미칩니까?

더 작은 회로용 1.5mm²

1.5mm² 옵션은 최대 도체 저항이 12.1Ω/km이며 설치 요구 사항이 이 도체 크기를 허용하는 적합한 저전류 배선 애플리케이션에 고려할 수 있습니다.

일반 전기 연결용 2.5mm²

2.5mm² 버전은 최대 도체 저항이 7.41Ω/km이며 일반적으로 광범위한 전기 연결 요구 사항에 대해 고려됩니다. 실제 허용 전류는 설치 방법, 주변 온도, 그룹화, 절연 및 적용 가능한 표준에 따라 다릅니다.

더 높은 전류 요구 사항을 위한 4mm² ~ 10mm²

4mm², 6mm² 및 10mm² 옵션은 더 큰 전류 전달 기능이 필요한 애플리케이션을 위해 점점 더 큰 도체 단면적을 제공합니다. 구매자는 공칭 장비 전력에만 따라 선택하기보다는 실제 부하 및 설치 조건을 기반으로 필요한 도체 크기를 계산해야 합니다.

더 큰 연결의 경우 16mm² 및 25mm²

16 mm² 및 25 mm² 옵션은 더 큰 도체가 필요한 전기 시스템에 사용할 수 있습니다. 이러한 애플리케이션의 경우 케이블 선택 시 전압 강하, 설치 방법, 주변 온도, 도체 그룹화 및 단락 조건을 모두 고려해야 합니다.

단선과 연선의 차이점은 무엇입니까?

단선 도체

단선 도체는 단일 전도성 요소로 구성됩니다. 이는 고정 배선에 상대적으로 안정적인 구조를 제공할 수 있으며 케이블을 자주 이동할 필요가 없는 경우 일반적으로 고려됩니다.

단선 도체의 적합성은 설치 환경, 굽힘 요구 사항, 단자 설계 및 적용 가능한 케이블 표준에 따라 달라집니다.

연선 도체

연선은 하나의 도체로 결합된 여러 개의 작은 전선으로 구성됩니다. 이 구조는 일반적으로 동일한 단면적의 단선 도체보다 더 큰 유연성을 제공합니다.

연선 구성은 배선이 곡선 경로를 따라야 하거나 설치 공간 때문에 유연성이 중요한 경우에 유용할 수 있습니다.

비외피 케이블 설치 시 고려해야 할 사항은 무엇입니까?

기계적 손상으로부터 보호

피복이 없는 케이블에는 피복 구조와 동일한 추가 기계적 보호 기능이 없습니다. 따라서 선택한 케이블 유형이 허용되고 필요한 경우 적절한 보호가 제공되는 응용 분야 및 위치에만 설치해야 합니다.

올바른 라우팅

케이블 배선은 날카로운 모서리, 과도한 굽힘, 움직이는 부품, 과도한 열원 및 절연체를 손상시킬 수 있는 기타 조건을 피해야 합니다. 전기 캐비닛 내부의 도체는 불필요한 기계적 응력을 방지하는 방식으로 배열되어야 합니다.

적절한 종료

단자, 커넥터, 페룰 및 기타 연결 구성 요소는 도체 유형 및 단면적과 호환되어야 합니다. 잘못된 종단 처리로 인해 접촉 저항이 증가하고 국부적인 발열이 발생할 수 있습니다.

케이블 그룹화 고려

여러 개의 부하 도체를 함께 설치하면 열 방출이 줄어들 수 있으며 허용 전류를 조정해야 할 수 있습니다. 따라서 전류 전달 용량을 결정할 때 설치 조건과 해당 규정을 고려해야 합니다.

온도가 케이블 선택에 어떤 영향을 미칩니까?

주변 온도

주변 온도는 전기 케이블의 열 성능에 영향을 미칩니다. 뜨거운 제어 캐비닛 내부에 설치된 케이블은 더 차가운 환경에 설치된 동일한 케이블과 다른 조건에서 작동할 수 있습니다.

케이블의 지정된 작동 온도 범위는 실제 설치 조건과 비교되어야 합니다.

도체 작동 온도

현재 제품 사양은 -30°C ~ +90°C의 작동 온도 범위를 제공합니다. 허용 전류와 실제 온도 상승은 여전히 ​​설치 방법 및 관련 전기 요구 사항에 따라 달라집니다.

단기 온도 조건

제품 사양에는 최대 +250°C의 단기 온도 성능이 명시되어 있습니다. 이 매개변수는 지속적인 작동 온도로 해석되어서는 안 되며 해당 케이블 표준 및 특정 작동 조건에 따라 평가되어야 합니다.

케이블 조달에 유럽 표준이 중요한 이유는 무엇입니까?

표준화된 제품 요구사항

유럽 ​​케이블 표준은 도체 구성, 전기적 특성, 절연, 치수 및 테스트와 관련된 요구 사항을 설정합니다. 해당 표준에 맞춰 설계된 케이블을 사용하면 유럽 시장에 서비스를 제공하는 프로젝트를 위한 제품 선택이 단순화될 수 있습니다.

프로젝트 문서

산업 프로젝트 및 전기 장비 제조업체는 선택한 구성 요소가 지정된 표준 및 시장 요구 사항에 부합함을 입증하기 위해 기술 문서가 필요할 수 있습니다.

린성은 EU 표준 단일 코어 케이블 범위에 적용 가능한 표준으로 EN 60228 및 HD 21.13을 식별하고 고객 및 시장 요구 사항에 따라 CE, RoHS 및 REACH 준수를 제공할 수 있습니다.

시장별 요구 사항은 계속 적용됩니다.

EU 표준 케이블이 모든 유럽 국가의 모든 설치에 자동으로 적합하다고 가정해서는 안 됩니다. 국가 배선 규정, 설치 방법, 화재 요구 사항, 환경 조건 및 프로젝트 사양도 구매 전에 검토해야 합니다.

구매자는 다양한 케이블 공급업체를 어떻게 비교해야 합니까?

단일 코어 케이블에는 어떤 품질 테스트가 중요합니까?

도체 저항 테스트

도체 저항 테스트는 도체가 지정된 전기 특성을 충족하는지 확인하는 데 도움이 됩니다. 안정적인 전류 전송과 예측 가능한 전압 강하 성능을 위해서는 일관된 저항이 중요합니다.

인장 및 신장 테스트

기계적 테스트는 도체 및 절연 특성을 평가하는 데 사용할 수 있습니다. 인장 강도 및 신장률 측정은 재료가 기계적 응력에 어떻게 반응하는지에 대한 정보를 제공합니다.

절연검사

절연체에 전기 안전에 영향을 미칠 수 있는 결함이 있는지 점검해야 합니다. 검사에는 해당 제품 표준에 따른 치수 검사, 외관 검사, 전기 테스트가 포함될 수 있습니다.

외관검사

육안 검사는 케이블을 포장하고 배송하기 전에 표면 결함, 치수 불일치, 인쇄 문제 또는 기타 제조 이상 현상을 식별하는 데 도움이 됩니다.

린성은 어떻게 전기 장비 제조업체를 지원할 수 있습니까?

다양한 도체 크기

린성1.5mm² ~ 25mm²의 도체 단면적 범위를 제공하므로 장비 제조업체, 전기 도급업체 및 유통업체는 프로젝트 요구 사항에 따라 다양한 크기를 선택할 수 있습니다.

OEM 중심 공급

전기 장비 제조업체는 특정 도체 구성, 절연 재료, 색상, 포장, 라벨링 및 기술 문서를 요구할 수 있습니다. 프로젝트 요구 사항에 따라 맞춤형 케이블 구성을 평가할 수 있습니다.

여러 산업 분야에 걸친 애플리케이션

그만큼EU 표준 단일 코어 비외피 케이블제어 캐비닛, 배전반, 산업 자동화 장비, 기계 배선 및 적합한 주거용 또는 상업용 전기 설비에 대해 고려할 수 있습니다.
